珍藏版電流互感器接線圖

　　我們從使用功能上將電流互感器分為測量用電流互感器和保護用電流互感器兩類，各種電流互感器的原理類似，本文總結各種電流互感器接線圖，供參考使用。

　　一.測量用電流互感器接線方法

　　測量用電流互感器的作用是指在正常電壓范圍內，向測量、計量裝置提供電網電流信息。

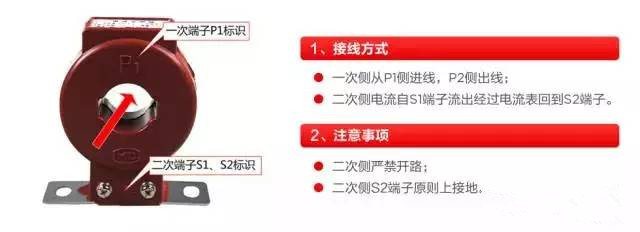

　　1.普通電流互感器接線圖

　　電流互感器的一次側電流是從P1端子進入，從P2端子出來；即P1端子連接電源側，P2端子連接負載側。

　　電流互感器的二次側電流從S1流出，進入電流表的正接線柱，電流表負接線柱出來后流入電流互感器二次端子S2，原則上要求S2端子接地。

　　注：某些電流互感器一次標稱，L1、L2，二次側標稱K1、K2。

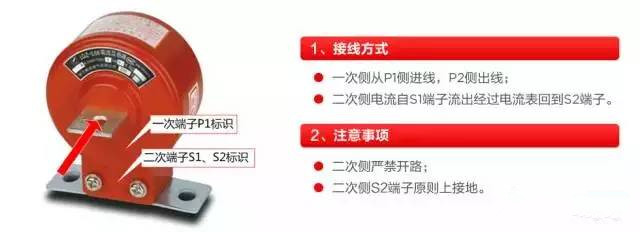

　　2.穿心式電流互感器接線圖

　　穿心式電流互感器接線與普通電流互感器類似，一次側從互感器的P1面穿過，P2面出來，二次側接線與普通互感器相同。

　　二.電流互感器接線圖

　　電流互感器接線總體分為四個接線方式：

　　1.單臺電流互感器接線圖

　　只能反映單相電流的情況，適用于需要測量一相電流的情況。

單臺電流互感器接線圖

　　2.三相完全星形接線和三角形接線形式電流互感器接線圖

　　三相電流互感器能夠及時準確了解三相負荷的變化情況。

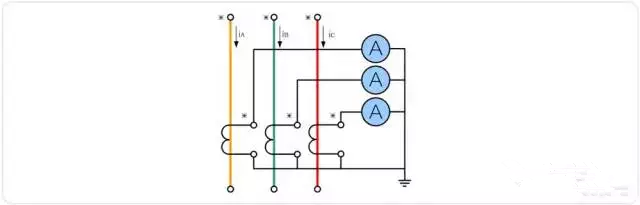

三相完全星形電流互感器接線圖

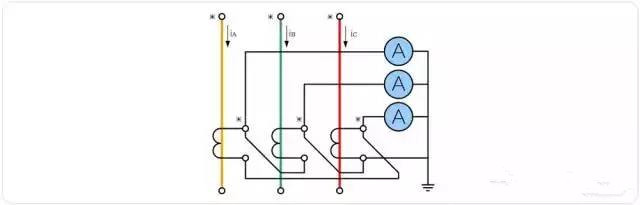

三相完全角形電流互感器接線圖

　　3.兩相不完全星形接線形式電流互感器接線圖

　　在實際工作中用得最多，但僅限于三相三線制系統。它節省了一臺電流互感器，根據三相矢量和為零的原理，用A、C相的電流算出B相電流。

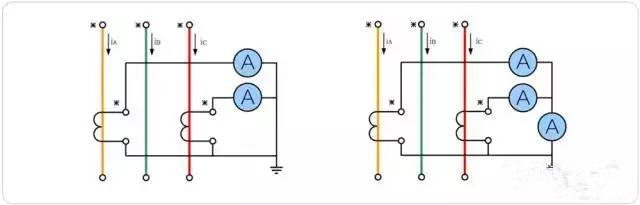

兩相不完全星形接線形式電流互感器接線圖

　　4.兩相差電流接線形式電流互感器接線圖

　　也僅用于三相三線制電路中，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用最少的繼電器完成三相過電流保護，節省投資。

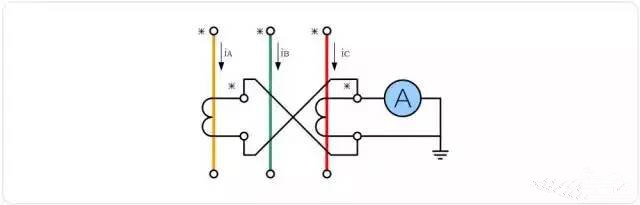

兩相差電流接線形式電流互感器接線圖

　　5.其它接線方式

　　5.1 原邊串聯、副邊串聯

　　電流互感器原邊串聯、副邊串聯接線圖如下所示，串聯后效果：互感器變比不變，二次額定負荷增大一倍。

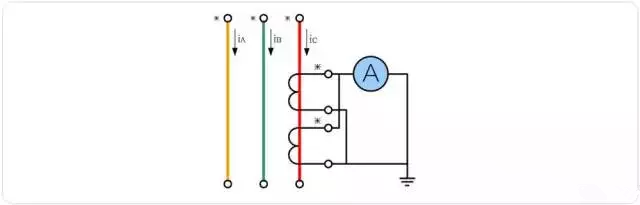

電流互感器原邊串聯、副邊串聯接線圖

　　5.2 原邊串聯、副邊并聯

　　電流互感器原邊串聯、副邊并聯接線圖如下所示，串并聯后效果：互感器變比減小一倍，二次額定負荷增大一倍。

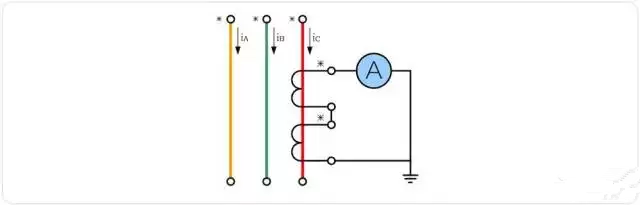

電流互感器原邊串聯、副邊并聯接線圖

　　5.3 原邊并聯、副邊串聯

　　電流互感器原邊并聯、副邊串聯接線圖如下所示，串并聯后效果：互感器變比增大一倍，二次額定負荷增大一倍。

　　5.4 原邊并聯、副邊并聯

　　電流互感器原邊并聯、副邊并聯接線圖如下所示，并聯后效果：互感器變比不變，二次額定負荷增大一倍。

電流互感器原邊并聯、副邊并聯接線圖

　　62 10KV高壓開關柜內部發熱隱患分析及預防

　　10kV高壓開關柜手車動、靜觸頭接觸不良發熱

　　案例

　　某日，晴，環境溫度25℃。某llOkV變電站10kV開關柜進行紅外測溫時，發現10kV甲開關柜前門處溫度達34.5℃(見圖1),當時負荷電流350A。而乙開關柜在負荷電流330A的情況下，同一部位溫度為28.4℃（見圖2), 兩開關柜前門溫度相差6. 1℃。

圖1 甲開關柜前門紅外測溫圖譜

圖2 乙開關柜前門紅外測溫圖譜

　　隨后多次追蹤測溫，發現甲開關柜溫度持續升高，且比其他開關柜溫度偏高。2年后某日，晴，環境溫度30℃，負荷電流360A;檢測該開關柜前門處溫度最高為55℃：(見圖3)。將該開關柜后柜門拆掉進行測溫，發現手車母線側靜觸頭盒溫度最高為69.1℃(見圖4)。由此懷疑手車動、靜觸頭可能接觸不良。

圖3 甲開關柜前門紅外測溫圖譜

圖4 乙關柜母線側靜觸頭盒紅外測溫圖譜

　　將手車?yán)灵_(kāi)關柜外檢查，發現手車上、下動觸頭臂絕緣筒燒損變形，動觸頭基座復合材料已受熱損壞（見圖5)。

圖5 手車幵關受損情況

　　經母線停電檢查，發現故障原因是靜觸頭座與母線連接固定螺栓松動，造成接觸不良導致發熱。故障部位首先起于靜觸頭座與母線排連接處，受熱傳導作用，造成動觸頭燒損。動觸頭上的壓緊彈簧受熱后逐步退火，緊固力下降，接觸電阻進一步增大，觸指局部燒熔。過熱的靜觸頭如圖6所示。

圖6過熱的靜觸頭

　　發熱缺陷應有一個逐步發展的過程。長期的大電流作用，使原本較輕微的發熱逐步發展，使接觸電阻逐漸增大，形成惡性循環；如不能及時發現，將造成嚴重的設備事故。

　　預防措施

　?。?）堅持定期對開關柜內主導流接觸部位進行紅外測溫。

　　（2）斷路器手車?yán)龉裢鈾z修時，應更換老化、疲勞的壓緊彈簧和銹蝕的螺栓，并采取防銹措施。

　?。?）規范設備安裝調試工藝，保障手車動、靜觸頭接觸行程符合標準。設備安裝調試時，必須測量動、靜觸頭接觸行程。

　　（4）安裝調試和檢修時，應測量手車動、靜觸頭接觸電阻符合規定。

　?。?）利用母線停電機會，檢查各手車動、靜觸頭接觸行程，檢查靜觸頭座連接螺栓壓緊有無松動，及時發現并消除隱患。

　?。?）開展開關柜運行溫度檢測，對溫度異常的開關柜強化監測、分析和處理，防止導電回路過熱引發的柜內短路故障。

　　（7）開關柜內有很多有機絕緣部件，受熱后絕緣性能會不可逆的逐步喪失，可能引起火災。因此，其主導流接觸部位的最髙允許溫度、發熱缺陷定性方面的規定，應與裸露的金屬導體的接觸部位最高允許溫度、發熱缺陷定性規定有區別。建議開關柜內主導流接觸部位的最高允許溫度值、發熱缺陷定性溫度值降低10℃。

　　(8)制造廠應嚴格把好產品質量關，規范裝配工藝，特別要提高廠內裝配質量。所有螺栓的緊固力矩，應作出明確規定并達到要求。
